Branchement prise remorque : schéma 7 et 13 broches simple

Vous venez d’acheter une remorque, une caravane ou un porte-moto, et il reste un détail qui change tout sur la route : le branchement prise remorque. Tant que les feux ne sont pas raccordés correctement, on roule avec un doute, parfois avec la peur d’un contrôle qui tourne mal, et souvent avec une panne bête cachée dans un fil mal serré. La bonne nouvelle, c’est qu’avec un schéma clair, un ordre logique et deux ou trois repères simples, on peut faire un montage propre sans s’arracher les cheveux.

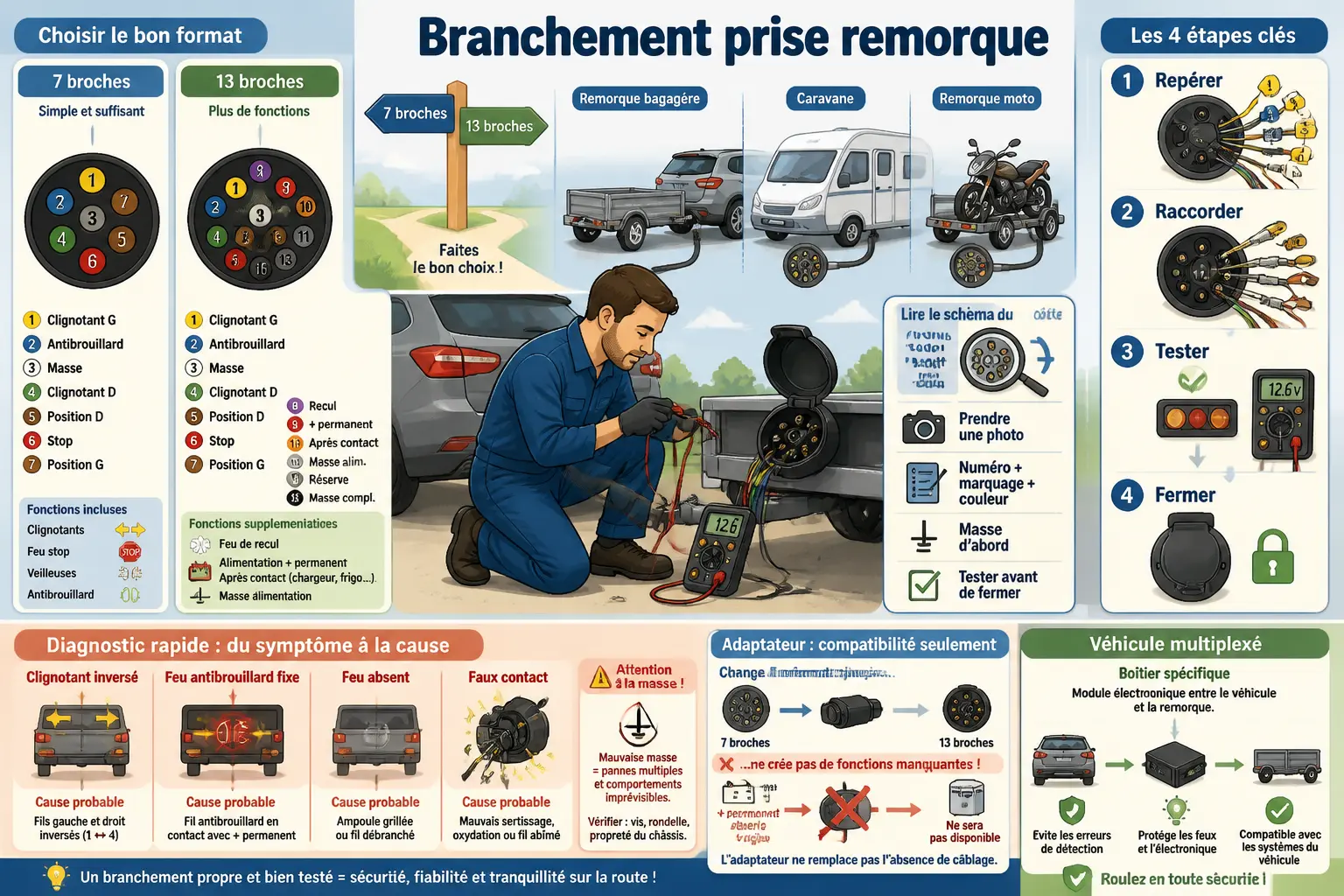

Avant de brancher, choisissez le bon format de prise

Le premier choix n’est pas le fil à raccorder, c’est le bon type de prise remorque. On ne câble pas une petite bagagère comme une caravane, et c’est là que beaucoup de débutants perdent du temps pour rien.

La 7 broches suffit quand vous voulez surtout que les feux fonctionnent

La prise 7 broches est le choix simple pour une remorque légère, une petite porte-charge ou un usage occasionnel. Elle couvre l’essentiel, c’est-à-dire l’éclairage de base et les fonctions réglementaires pour rouler proprement.

On y retrouve les clignotants, les feux de position, le feu stop, le feu antibrouillard arrière et la masse. Pour une remorque de jardin, un petit porte-moto ou un chargement ponctuel, c’est souvent largement suffisant.

Le grand avantage, c’est la simplicité. Moins de fils à raccorder, moins de risques de se tromper, moins de temps passé la tête dans le passage de roue. Honnêtement, quand on débute, c’est souvent ce qui fait la différence entre un montage propre et un faux contact au premier nid-de-poule.

La 13 broches change tout si vous avez une marche arrière ou une caravane

La prise 13 broches ajoute ce que la 7 broches ne fait pas. On parle surtout du feu de recul, des alimentations supplémentaires et de masses mieux réparties selon les montages.

C’est le bon format pour une caravane, un porte-vélos avec fonctions complètes ou une remorque récente qui demande plus qu’un simple éclairage. Avec la norme ISO 11446, vous avez un schéma plus riche, mais aussi plus polyvalent.

Le revers, c’est un câblage un peu plus long. Plus de broches à identifier, plus de chances de confondre deux fonctions si vous allez trop vite, mais aussi un usage plus confortable au quotidien. Le saviez-vous ? Sur certains montages, la marche arrière seule change déjà beaucoup la vie quand on manœuvre dans une cour serrée.

Jaeger, Multicon et adaptateurs : ce qui est compatible, et ce qui ne règle rien

Les noms Jaeger, Multicon et Multicon Ouest reviennent souvent quand on parle de prise d’attelage. En pratique, ce sont des variantes de connectique ou de standard de prise, avec des formes différentes selon les équipements et les pays.

Un adaptateur 7 broches vers 13 broches dépanne si la forme de la fiche ne correspond pas au véhicule tracteur. L’inverse, un adaptateur 13 broches vers 7 broches, fait la même chose dans l’autre sens. Mais il ne crée jamais une fonction absente du faisceau.

C’est le piège classique. L’adaptateur corrige la compatibilité physique, pas un mauvais schéma de câblage ni une alimentation manquante côté voiture. Si votre prise voiture n’a pas le feu de recul, l’adaptateur ne l’inventera pas.

Lire le schéma sans vous tromper de côté

Avant de brancher un seul fil, il faut savoir lire le dessin dans le bon sens. C’est souvent là que tout se joue, parce qu’un schéma vu de face n’a pas la même logique qu’une fiche vue de l’arrière.

Vue côté fiche mâle ou côté prise femelle : c’est là que ça se joue

Le piège numéro un, c’est de confondre la prise femelle voiture et la fiche mâle remorque. Visuellement, les bornes n’apparaissent pas dans le même ordre selon le côté où vous regardez.

Quand vous ouvrez la prise, prenez une seconde pour repérer le marquage sur la prise. Le numéro de broche est souvent gravé près de chaque borne, et c’est lui qu’il faut suivre, pas votre instinct du moment.

La méthode la plus sûre reste simple. Comparez le schéma, la prise ouverte et l’orientation réelle avant de couper ou de dénuder. Vous vous demandez peut-être si c’est exagéré ? Pas vraiment, parce qu’une inversion de côté se paie tout de suite au premier essai.

Numéro, marquage et couleur du fil : les trois repères à croiser

La couleur du fil aide, mais elle ne suffit pas. Sur un faisceau de remorque ancien, réparé ou remplacé, le code couleur peut avoir changé, et là on part vite dans le brouillard.

Le bon réflexe, c’est de croiser numéro de broche, marquage normalisé et fonction électrique. Masse, clignotant gauche, clignotant droit, stop, position, tout doit être confirmé par la borne, pas seulement par la couleur.

Si la couleur et le marquage se contredisent, on suit le numéro de broche et on teste. C’est plus lent au départ, mais beaucoup plus sûr. Un fil marron peut être la masse sur un montage, et autre chose sur un faisceau bricolé. Oui, ça arrive plus souvent qu’on ne le croit.

Branchement prise remorque 7 broches : l’ordre qui évite les erreurs

Sur une 7 broches, la logique est simple si vous gardez un ordre stable du début à la fin. On prépare, on repère, on raccorde, puis on teste avant de refermer.

Le matériel à préparer avant d’ouvrir la fiche

Avant de commencer le câblage remorque, sortez le strict nécessaire. Il vous faut un tournevis, une pince à dénuder, un petit cutter, un multimètre ou un testeur de prise remorque, et au besoin un peu de gaine ou de ruban.

Vérifiez aussi l’état du câble. Oxydation, joint manquant, gaine blessée, longueur trop courte, tout ça mérite d’être vu avant de toucher aux bornes. Et surtout, passez d’abord l’écrou et le capot sur le câble, sinon vous allez tout démonter pour rien.

Un petit détail change la suite. Laissez un peu de mou dans le faisceau pour éviter qu’il tire sur la fiche en roulant. Une prise trop tendue finit souvent par provoquer un faux contact au bout de quelques semaines.

Le tableau des 7 broches à garder sous les yeux pendant le montage

Voici le plan branchement remorque le plus courant pour une prise 7 plots. Gardez ce tableau à côté de vous pendant le montage, pas dans un onglet ouvert à moitié.

Les couleurs pour brancher une prise remorque varient selon les kits, alors ne vous fiez pas aveuglément au faisceau si quelqu’un l’a déjà repris avant vous. Le bon repère, c’est toujours le duo numéro de broche / fonction.

Avec ce tableau, vous pouvez déjà diagnostiquer un symptôme. Si le clignotant gauche ne marche pas, on revient à la broche 1. Si le problème touche les deux côtés, on pense vite à la masse.

Le montage pas à pas des feux, du stop et de la masse

Commencez par la masse, donc la broche 3. C’est le socle du reste, et un mauvais retour de masse peut créer plusieurs pannes à la fois, ce qui brouille complètement le diagnostic.

Ensuite, raccordez les fonctions principales une à une : clignotant gauche, clignotant droit, feux de position, feu stop, puis antibrouillard. Dénudez court, insérez le cuivre sans brins qui dépassent, puis serrez fermement sans écraser le fil.

Fermez ensuite la fiche, contrôlez le serre-câble et testez les feux sur le véhicule tracteur. Un montage propre se sent tout de suite quand les feux répondent sans hésitation, sans vaciller, sans allumer le mauvais côté. C’est le bon moment pour regarder derrière la remorque, pas pour partir direct.

Une remorque bien branchée doit aussi rester conforme à l’arrière. Le rappel sur l’autocollant plaque immatriculation : légal ou amende ? évite une erreur souvent négligée.

Passer en 13 broches sans vous mélanger

La logique reste la même qu’en 7 broches, mais il faut être plus rigoureux. Vous gagnez en fonctions, donc vous gagnez aussi en possibilités d’erreur si vous allez trop vite.

Le tableau 13 broches : masse, feux, recul et alimentation, sans zone floue

La prise 13 broches reprend les fonctions d’éclairage de base et ajoute des circuits utiles pour les équipements plus avancés. Le tableau ci-dessous vous donne le schéma de câblage le plus utilisé pour un montage standard.

Les broches les plus recherchées restent la marche arrière, le + permanent caravane et le + après contact. Là aussi, la couleur du fil peut varier selon les kits, donc le marquage sur la prise reste votre meilleur allié.

Le câblage pas à pas pour une remorque ou une caravane

La méthode est la même que pour une 7 broches : on part du repérage, on raccorde broche par broche, puis on teste avant de fermer. La différence, c’est qu’ici vous devez séparer les circuits d’éclairage et les circuits d’alimentation.

Pour une caravane, c’est particulièrement utile. Le feu de recul, l’alimentation permanente et l’après contact servent à des usages différents, et les mélanger peut créer des comportements bizarres, voire une batterie qui se vide quand vous ne l’attendez pas.

Faites un contrôle intermédiaire avant de refermer complètement la prise. Une 13 broches serrée puis rouverte, c’est du temps perdu et parfois un joint abîmé. Mieux vaut vérifier deux fois que revisser dans la douleur.

Quand l’alimentation permanente et l’après contact servent vraiment

L’alimentation permanente alimente la broche même quand le véhicule est coupé. On l’utilise souvent pour maintenir certains équipements sous tension, par exemple dans une caravane ou pour un maintien de charge.

L’après contact, lui, ne fonctionne que lorsque le véhicule tracteur est démarré ou au moins mis sous contact. Cela sert à éviter d’alimenter des accessoires à l’arrêt, par exemple un frigo de caravane ou un circuit qui ne doit pas tourner moteur coupé.

Tester le faisceau et corriger les pannes les plus courantes

Un montage n’est vraiment terminé que quand tout marche sur la route, pas seulement sur l’établi. Le test final évite les mauvaises surprises au premier rond-point, et il dit souvent très vite où se cache le problème.

Le contrôle final au multimètre ou au testeur de prise, en cinq minutes utiles

Un testeur de prise remorque fait gagner du temps parce qu’il vérifie les fonctions une par une. Mais un multimètre suffit largement si vous procédez avec méthode.

Commencez par la masse, puis les clignotants, les feux de position, le stop, l’antibrouillard, le recul et les alimentations si vous en avez. Testez toujours dans cet ordre, parce qu’une masse douteuse peut faire croire à plusieurs pannes d’un coup.

L’idée n’est pas de faire du bricolage au hasard. C’est de valider chaque broche avant de partir rouler. Un contrôle de cinq minutes évite souvent un retour maison dix minutes plus tard.

Clignotants inversés, antibrouillard fixe, feu absent : le diagnostic par symptôme

Si les clignotants sont inversés, cherchez d’abord une erreur de broche. Si le feu antibrouillard reste allumé en permanence, pensez à un mauvais serrage ou à un contact mal positionné dans la prise.

Quand un feu de position est absent, la piste peut être un fil coupé, une borne oxydée ou un raccord desserré. Commencez par la masse et les broches les plus manipulées, parce que ce sont elles qui fatiguent le plus avec les démontages successifs.

Le faux contact qui apparaît seulement en roulant, vous l’avez sûrement déjà vu. Ça marche à l’arrêt, puis ça coupe sur une route un peu cassante. Là, le coupable est souvent un fil trop tendu, un serre-câble mal serré ou une borne qui bouge à peine.

Véhicules multiplexés : quand un boîtier spécifique devient nécessaire

Un véhicule multiplexé utilise un réseau électronique pour gérer plusieurs fonctions avec moins de fils apparents. Du coup, un piquage direct sur les feux peut perturber l’éclairage ou faire remonter un défaut au tableau de bord.

Dans ce cas, un faisceau spécifique avec boîtier est souvent la bonne solution. C’est particulièrement vrai sur les voitures récentes, où le système surveille la moindre consommation anormale.

Vous hésitez entre refaire la prise côté remorque ou reprendre l’installation côté voiture ? Posez-vous la bonne question : la panne vient-elle du véhicule tracteur ou du faisceau de remorque. Si la voiture est multiplexée, la réponse penche souvent du côté d’une installation d’attelage complète à vérifier.

Si un feu lâche après le montage, mieux vaut connaître les bons réflexes en sécurité. Ce guide sur la bande d’arrêt d’urgence : arrêt, panne, amende, les règles complète les vérifications.

Au final, une prise bien câblée se joue sur trois réflexes simples

Au bout du compte, tout repose sur trois choses : choisir le bon standard, lire le schéma du bon côté et tester avant de repartir. Sur une 7 broches, on remet souvent tout d’équerre en moins d’une heure si le faisceau est sain.

Sur une 13 broches, le temps se gagne surtout au moment du repérage. Une fois les fonctions bien séparées, le montage devient beaucoup plus logique, même avec une caravane ou une remorque plus technique.

Si le câblage côté voiture vous paraît douteux, ou si le véhicule est multiplexé, ne remplacez pas la fiche au hasard. Contrôlez l’installation complète, du véhicule tracteur à la prise d’attelage, puis seulement la remorque. C’est souvent là que se trouve la vraie solution.
